Square
Ürün ikonları
| Giriş Voltajı | 220-240V / 50-60Hz |
| Watt Değeri | 56-144W |
| Koruma Sınıfı | IP20 |
| Şekil | Linear |
| Optik | Difüzör |
| Genişlik, yükseklik | 42.5-132mm |
| Malzeme | Aluminyum |
| Montaj Tipi | Sarkıt |
AÇIKLAMA
Açıklama
| Armatür Data | |
|---|---|
| Ürün Kod | I02.LL.19625.1515.104.830.01 |
| Aile Adı | Square |
| Malzeme | Aluminyum |
| Biçim | Lineer |
| Profil Genişliği | 42.5mm |
| Profil Yüksekliği | 132mm |
| Kurulum Türü | Sarkıt |
| Verimlilik | >79lm/W |
| CRI | 80 |
| Işık Dağılımı | Simetrik Geniş Açı |
| Koruma Sınıfı | 20 |
| Armatür Ömrü | L70 / B50 50000 h |
| Optik | Opal Pleksi |
| Alternative Diffuser UGR<19 | Mikroprizmatik |
Ürün Kodu Tablosu
| Uzunluk (A) | CRI | Sipariş Kodu | Kelvin | 56W 250mA lm | 72W 350mA lm |
|---|---|---|---|---|---|
| 515x515mm | CRI>80 | I02.LL.19625 . (...) . (...) . (...) . (... | 2700K | 4684 | 6018 |
| 3000K | 4834 | 6211 | |||
| 3500K | 4908 | 6307 | |||
| 4000K | 5096 | 6548 | |||
| 5000K | 5171 | 6644 | |||
| CRI>90 | I02.LL.19284 . (...) . (...) . (...) . (...) | 2700K | 3934 | 5055 | |
| 3000K | 4047 | 5200 | |||
| 3500K | 4122 | 5296 | |||
| 4000K | 4271 | 5489 |
| Uzunluk (A) | CRI | Sipariş Kodu | Kelvin | 80W 250mA lm | 108W 350mA lm |
|---|---|---|---|---|---|
| 1015x1015mm | CRI>80 | I02.LL.19625 . (...) . (...) . (...) . (...) | 2700K | 5555 | 7504 |
| 3000K | 5733 | 7744 | |||
| 3500K | 5822 | 7864 | |||
| 4000K | 6044 | 8164 | |||
| 5000K | 6133 | 8284 | |||
| CRI>90 | I02.LL.19625 . (...) . (...) . (...) . (...) | 2700K | 4666 | 6303 | |
| 3000K | 4800 | 6483 | |||
| 3500K | 4888 | 6603 | |||
| 4000K | 5066 | 6843 |
| Uzunluk (A) | CRI | Sipariş Kodu | Kelvin | 104W 250mA lm | 144W 350mA lm |
|---|---|---|---|---|---|
| 1515x1515mm | CRI>80 | I02.LL.19625 . (...) . (...) . (...) . (...) | 2700K | 7585 | 10508 |
| 3000K | 7827 | 10844 | |||
| 3500K | 7949 | 11012 | |||
| 4000K | 8252 | 11432 | |||
| 5000K | 8374 | 11601 | |||
| CRI>90 | I02.LL.19625 . (...) . (...) . (...) . (...) | 2700K | 6371 | 8826 | |
| 3000K | 6553 | 9079 | |||
| 3500K | 6675 | 9247 | |||
| 4000K | 6917 | 9583 |
| 2 | Uzunluk (A) | 3 | Watt - Sürüş Akımı | 5 | CRI / Kelvin | 5 | CRI / Kelvin | 6 | Ürün Renk | |
|---|---|---|---|---|---|---|---|---|---|---|
| 515x515mm | 56W | 56W (Direct) - 250mA | 827 | CRI>80 - 2700K | 927 | CRI>90 - 2700K |  | 01 | white | |
| 72W | 72W (Direct) - 350mA | |||||||||
| 830 | CRI>80 - 3000K | 930 | CRI>90 - 3000K |  | 02 | ral 9010 | ||||
| 1015x1015mm | 80W | 80W (Direct) - 250mA | 835 | CRI>80 - 3500K | 935 | CRI>90 - 3500K |  | 03 | black | |
| 108W | 108W (Direct) - 350mA | |||||||||
| 840 | CRI>80 - 4000K | 940 | CRI>90 - 4000K |  | 04 | gray | ||||
| 1515x1515mm | 104W | 104W (Direct) - 250mA | 850 | CRI>80 - 5000K |  | 05 | dark gray | |||
| 144W | 144W (Direct) - 350mA | |||||||||
 | 06 | special color | ||||||||

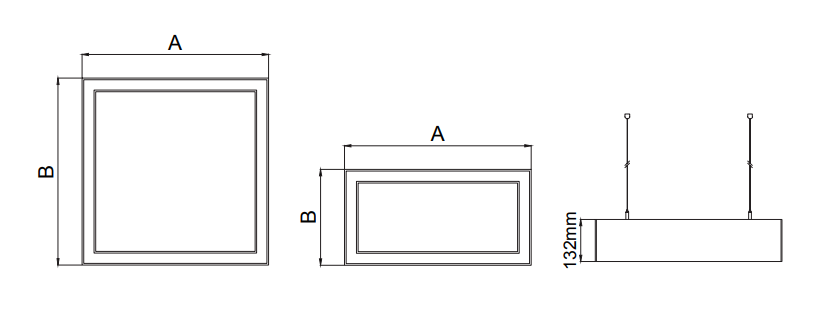

Teknik Çizimler

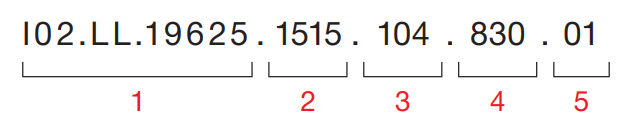

Kod Örneği
1- Product code / Armatür kodu
2- Lenght / Uzunluk
3- Power / Güç
4- Beam Angle / Işık Açısı
5- CRI / Kelvin
6- Colour / Ürün renk
7- Control type / Kontrol tipi
